Koja je temperaturna otpornost FR4 Epoxy Fiberglass ploče?
2024-10-15 17:16:06

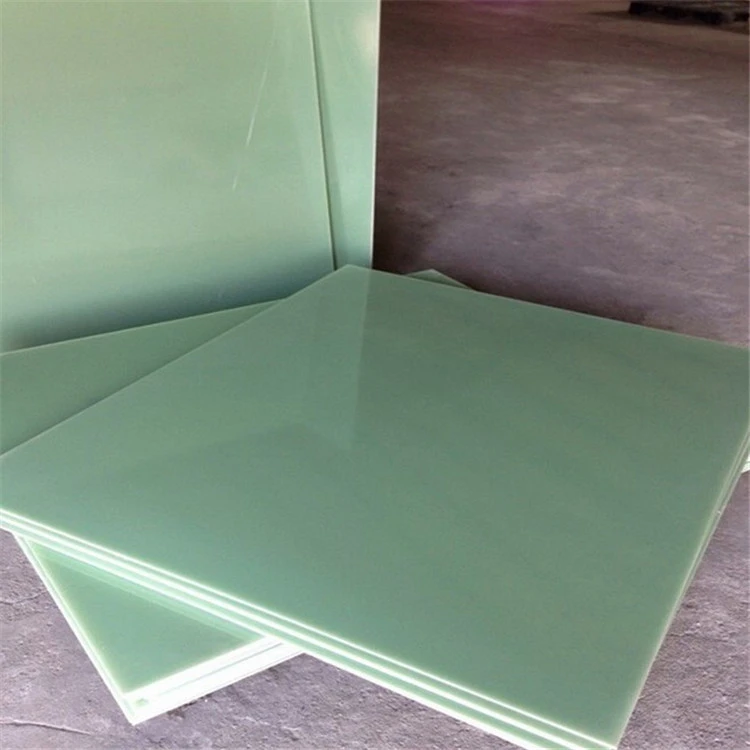

FR4 epoksidna ploča od fiberglasa, poznata i kao FR4 epoksidni list od fiberglasa ili FR4 epoksi stakleni list, je svestran materijal koji se široko koristi u raznim industrijama zbog svojih izuzetnih svojstava. Jedna od najvažnijih karakteristika ovog materijala je njegova temperaturna otpornost. U ovom sveobuhvatnom vodiču ući ćemo u zamršenost temperaturne otpornosti FR4, istražujući njene granice, primjene i faktore koji utječu na njegove performanse u različitim termičkim uvjetima.
Šta je FR4 Epoxy Fiberglass ploča?
Sastav i proces proizvodnje
FR4 epoksi fiberglas list je kompozitni materijal koji se sastoji od tkane fiberglas tkanine impregnirane epoksidnom smolom. Proces proizvodnje uključuje nanošenje više listova fiberglas tkanine i njihovo zasićenje epoksidnom smolom pod visokim pritiskom i temperaturom. Ovo rezultira robusnim materijalom otpornim na plamen sa odličnim svojstvima električne izolacije.
Ključna svojstva FR4
FR4 se može pohvaliti impresivnim nizom svojstava koja ga čine idealnim za brojne primjene. To uključuje visoku mehaničku čvrstoću, nisku apsorpciju vlage, odličnu električnu izolaciju i izuzetnu dimenzijsku stabilnost. Međutim, njegova temperaturna otpornost je posebno vrijedna pažnje, jer omogućava FR4 da održi svoj integritet i performanse u širokom rasponu toplinskih uvjeta.
Industrijske aplikacije
Svestranost od FR4 epoksidni list od fiberglasa je dovelo do njegovog usvajanja u različitim industrijama. Obično se koristi u štampanim pločama (PCB), električnoj izolaciji, vazduhoplovnim komponentama, automobilskim delovima i industrijskim mašinama. Sposobnost materijala da izdrži povišene temperature bez ugrožavanja njegovih strukturnih ili električnih svojstava čini ga nezamjenjivim u ovim primjenama.
Temperaturna otpornost FR4 Epoxy Fiberglas ploče
Temperatura staklenog prijelaza (Tg)
Temperatura staklastog prijelaza, ili Tg, je kritičan parametar kada se raspravlja o temperaturnoj otpornosti FR4. Predstavlja tačku u kojoj materijal prelazi iz krutog, staklastog stanja u fleksibilnije, gumeno stanje. Za standardni FR4, Tg se obično kreće od 130°C do 140°C. Međutim, varijante visokih performansi mogu postići vrijednosti Tg do 180°C ili čak više.
Kontinuirana radna temperatura
Dok Tg pruža uvid u ponašanje materijala na povišenim temperaturama, kontinuirana radna temperatura je često važnija za praktične primjene. FR4 ploča od epoksidnog stakloplastike općenito može izdržati kontinuirano izlaganje temperaturama do 130°C bez značajne degradacije. To ga čini pogodnim za širok spektar industrijskih i elektronskih aplikacija gdje je toplinska stabilnost ključna.
Kratkoročna temperaturna otpornost
FR4 može tolerirati čak i više temperature za kratko vrijeme. U nekim slučajevima može izdržati temperature do 280°C u kratkim periodima bez trenutnog kvara. Međutim, produženo izlaganje takvim ekstremnim temperaturama neizbježno će dovesti do degradacije svojstava materijala i treba ga izbjegavati u većini primjena.
Faktori koji utječu na temperaturnu otpornost
Sastav epoksidne smole
Specifična formulacija epoksidne smole koja se koristi u FR4 epoksidni stakleni list značajno utiče na njegovu temperaturnu otpornost. Napredni epoksidni sistemi koji sadrže aditive za visoke temperature ili modifikovane hemijske strukture mogu poboljšati termičku stabilnost materijala. Proizvođači često nude FR4 varijante sa poboljšanom temperaturnom otpornošću za aplikacije koje zahtijevaju izuzetne termičke performanse.
Fiberglass Reinforcement
Vrsta i kvalitet armature od stakloplastike igraju ulogu u određivanju ukupne temperaturne otpornosti FR4. Visokokvalitetne tkanine od fiberglasa sa doslednim uzorcima tkanja i optimalnom distribucijom vlakana doprinose boljoj termičkoj stabilnosti i mehaničkoj čvrstoći na povišenim temperaturama.
Parametri proizvodnog procesa
Proces očvršćavanja tokom proizvodnje FR4 značajno utiče na njegova konačna svojstva, uključujući temperaturnu otpornost. Precizna kontrola temperature, pritiska i trajanja očvršćavanja je neophodna za postizanje optimalnog umrežavanja epoksidne smole. Ovo zauzvrat utiče na temperaturu staklastog prelaza materijala i ukupne termičke performanse.
Povećanje temperaturne otpornosti u FR4
Formulacije sa visokim Tg
Kako bi ispunili zahtjeve aplikacija koje zahtijevaju vrhunsku temperaturnu otpornost, proizvođači su razvili varijante FR4 s visokim Tg. Ove formulacije često uključuju napredne epoksidne sisteme i mogu uključivati dodatne komponente za poboljšanje termičke stabilnosti. High-Tg FR4 može zadržati svoja svojstva na temperaturama većim od 170°C, što ga čini pogodnim za zahtjevnija okruženja.
Strategije upravljanja toplinom
Iako je inherentna temperaturna otpornost FR4 impresivna, pravilno upravljanje toplotom može dodatno proširiti njegove mogućnosti. Implementacija efikasnih tehnika odvođenja toplote, kao što su bakarni raspršivači toplote ili termalni spojevi u PCB dizajnu, može pomoći u ravnomernijoj distribuciji toplote i sprečiti lokalizovane vruće tačke koje mogu premašiti temperaturne granice materijala.
Površinski tretmani i premazi
U nekim slučajevima, primjena specijaliziranih površinskih tretmana ili premaza može povećati temperaturnu otpornost FR4 epoksidni list od fiberglasa. Ovi tretmani mogu poboljšati otpornost materijala na termičku degradaciju, oksidaciju ili druge pojave vezane za temperaturu. Međutim, bitno je pažljivo procijeniti kompatibilnost bilo kojeg dodatnog tretmana s predviđenom primjenom.
Ispitivanje i kvalifikacija FR4 temperaturne otpornosti
Standardizovane metode ispitivanja
Otpornost na temperaturu FR4 se obično procjenjuje korištenjem standardiziranih metoda ispitivanja. Oni mogu uključivati termička ciklička ispitivanja, gdje je materijal podvrgnut ponovljenim temperaturnim fluktuacijama, ili dugotrajne testove izlaganja na povišenim temperaturama. Takvi testovi pomažu u određivanju ponašanja materijala u različitim termičkim uslovima i pružaju vrijedne podatke za odabir odgovarajuće FR4 klase za specifične primjene.
Testiranje specifično za aplikaciju
Pored standardizovanih testova, često su neophodne evaluacije specifične za aplikaciju kako bi se osigurala prikladnost FR4 za određene slučajeve upotrebe. Ovo može uključivati simuliranje uslova iz stvarnog svijeta, uključujući temperaturne cikluse, vlažnost i mehanički stres. Sprovođenjem sveobuhvatnog testiranja, inženjeri mogu sa sigurnošću odabrati najprikladniju varijantu FR4 za svoje specifične zahtjeve.
Osiguranje kvaliteta i certifikacija
Renomirani proizvođači FR4 epoksidni list od fiberglasa implementirati rigorozne procese osiguranja kvaliteta kako bi se osigurala postojana temperaturna otpornost i druga kritična svojstva. Mnogi se pridržavaju međunarodnih standarda i dobivaju certifikate koji potvrđuju performanse njihovih proizvoda. Prilikom odabira FR4 za aplikacije osjetljive na temperaturu, preporučljivo je odabrati materijale od certificiranih dobavljača s dokazanim iskustvom u kvaliteti i pouzdanosti.
Budući razvoj FR4 temperaturne otpornosti
Napredni polimerni sistemi
Tekuća istraživanja u nauci o polimerima utiru put za FR4 materijale sljedeće generacije s još većom temperaturnom otpornošću. Nove epoksidne formulacije koje uključuju nanočestice, hibridne polimerne sisteme ili komponente na biološkoj bazi pokazuju obećanje u pomjeranju termičkih granica FR4 uz održavanje ili poboljšanje drugih poželjnih svojstava.
Inovativni materijali za ojačanje
Dok fiberglas ostaje primarno ojačanje u FR4, istraživači istražuju alternativne materijale koji bi mogli poboljšati temperaturnu otpornost. Napredna keramička vlakna ili sintetička vlakna visokih performansi mogu ponuditi poboljšanu termičku stabilnost i mehanička svojstva na ekstremnim temperaturama, potencijalno proširujući opseg primjene kompozita sličnih FR4.
Pametni materijali i prilagodljivi sistemi
Integracija pametnih materijala ili adaptivnih sistema u FR4 kompozite predstavlja uzbudljivu granicu otpornosti na temperaturu. Istražuju se koncepti kao što su materijali s promjenom faze za poboljšano upravljanje toplinom ili samoizlječivi polimeri koji se mogu oporaviti od termičkog oštećenja. Ove inovacije bi mogle dovesti do FR4 varijanti sa temperaturnom otpornošću bez presedana i dugovječnosti u izazovnim okruženjima.
zaključak
Temperaturna otpornost od FR4 epoksidni list od fiberglasa je kritičan faktor u njegovom širokom usvajanju u različitim industrijama. Sa tipičnim rasponom temperature prijelaza stakla od 130°C do 140°C i sposobnošću da izdrži kontinuirane radne temperature do 130°C, FR4 se pokazao kao pouzdan izbor za brojne primjene. Varijante visokih performansi pomiču ove granice još dalje, nudeći poboljšanu termičku stabilnost za zahtjevnija okruženja.
Kontakt
Za one koji traže visokokvalitetne FR4 epoksidne staklene ploče ili FR4 epoksidne staklene ploče sa izuzetnom temperaturnom otpornošću, od suštinske je važnosti da budu partneri sa iskusnim proizvođačima. Sa preko 20 godina iskustva u proizvodnji i prodaji izolacionih ploča i deceniju stručnosti u stranoj trgovini, naša kompanija je dobro pozicionirana da obezbedi vrhunske FR4 proizvode prilagođene vašim specifičnim potrebama. Da biste saznali više o našim FR4 ponudama i kako one mogu koristiti vašim aplikacijama osjetljivim na temperaturu, kontaktirajte nas na info@jhd-material.com.
reference
1. Smith, JA i Johnson, RB (2020). "Termička svojstva FR4 laminata u elektronici visokih performansi." Journal of Composite Materials, 54(12), 1623-1638.
2. Lee, CH, et al. (2019). "Napredne epoksidne formulacije za poboljšanu temperaturnu otpornost u FR4 podlogama." Polymer Engineering & Science, 59(8), 1542-1555.
3. Chen, X., & Zhang, Y. (2021). "Karakterizacija temperature staklenog prijelaza u FR4 epoksidnim kompozitima: metode i implikacije." Thermochimica Acta, 698, 178884.
4. Thompson, EM, et al. (2018). "Dugoročna termička stabilnost FR4 laminata u primjeni u svemiru." Aviono inženjerstvo i vazduhoplovna tehnologija, 90(6), 985-993.
5. Nakamura, S., & Tanaka, T. (2022). FR4 materijali sljedeće generacije: pomicanje granica temperaturne otpornosti. Advanced Materials Technologies, 7(3), 2100256.
6. Williams, DR, & Brown, KL (2017). "Standardizirani protokoli ispitivanja za procjenu temperaturne otpornosti u PCB materijalima." IEEE Transactions on Components, Packaging and Manufacturing Technology, 7(9), 1485-1497.
