Standardi vezani za ugradnju osigurača na željeznici

1. Sastav visokonaponskog osigurača pada:

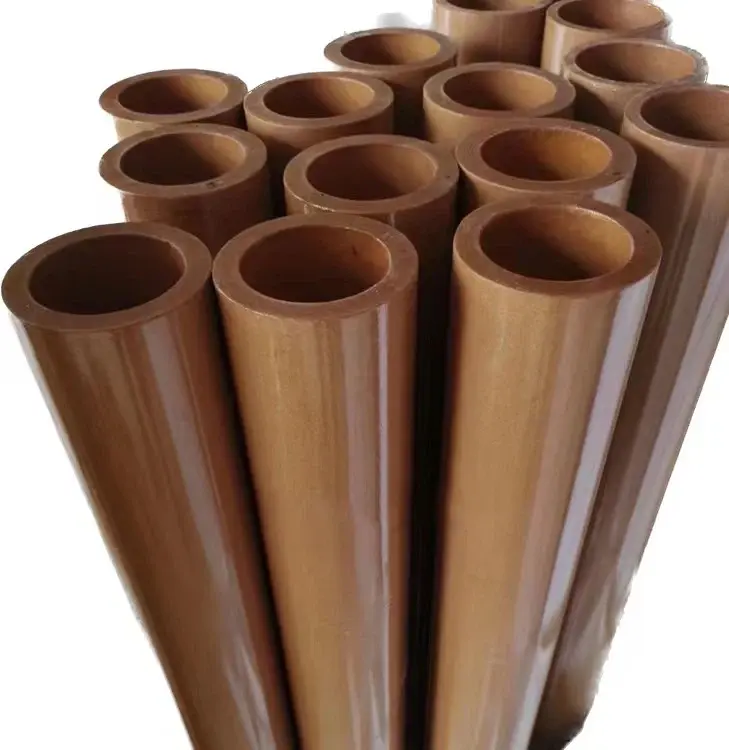

  Osigurač visokog napona sastavljen je od tri dijela: izolacijski nosač, dinamički i statički kontakti i cijev osigurača. Statički kontakti su postavljeni na oba kraja izolacionog nosača, a cijev osigurača se sastoji od unutrašnje cijevi za suzbijanje luka i vanjskog sloja fenol papirna cijev or cijev od epoksi staklenih vlakana.

2. Osigurač tipa visokog napona Funkcija i svrha:

  Kapljičasti osigurači se primjenjuju na elektroenergetske sisteme frekvencije 50 Hz i nazivnog napona od 35 KV i niže, instalirane na visokonaponskoj strani distributivnih transformatora ili na razvodnim magistralnim vodovima. Glavne funkcije uključuju područja u kojima nije potrebna zaštitna izvedba, koja se može koristiti u kombinaciji s izolacijskim prekidačima za zamjenu automatskih prekidača za zrak; Također se može koristiti u kombinaciji sa prekidačima opterećenja za zamjenu skupih prekidača. Takođe ima zaštitu od kratkog spoja, preopterećenja i izolaciona kola.

3. Standardi za ugradnju osigurača na pad:

  a. Podnožje (nosač) i svi delovi osigurača kapaljke treba da budu kompletni i čvrsto pričvršćeni, sa trofaznim uporišnim tačkama u istoj ravni.

  b. Horizontalna udaljenost između 10 KV osigurača pada ne smije biti manja od 500 mm.

  c. Ugradnja osigurača u obliku kapi mora ispunjavati sljedeće zahtjeve:

Ⅰ. Kontaktna osovina mora biti glatka i fleksibilna, a odljevak mora biti bez pukotina, rupa od pijeska i rđe.

Ⅱ. Unutrašnjost cijevi osigurača treba biti čista, a instalacija osigurača treba biti pravilno zategnuta i zategnuta.

Ⅲ. Osigurač mora biti postavljen čvrsto i uredno raspoređen, a uključeni ugao između ose cijevi osigurača i vertikalne linije mora biti 15° - 30°. Nakon što je osigurač pregorio, djelovanje pada treba biti fleksibilno i pouzdano, sa čvrstim kontaktom. Gornji i donji vodovi treba da budu čvrsto pritisnuti, a veza sa linijskim provodnikom treba da bude čvrsta i pouzdana.

Ⅳ. Porculanski dijelovi moraju biti u dobrom stanju, a fuziona cijev ne smije apsorbirati vlagu, ekspanziju ili savijati.

d. Specifikacija osigurača treba da ispunjava zahtjeve dizajna i ne smije biti savijanja, spljoštenja ili oštećenja.

4. Šta treba održavati za prekidače tipa pada u radu?

a. Da li ima pukotina, bljeskova i oštećenja;

b. Da li postoji pomeranje gore i dole, levo i desno i labavost vijaka tokom rada;

c. Da li je pačji kljun previše zategnut ili labav;

d. Da li je kontakt između pačjeg kljuna i svakog dijela dobar; Ispitivanje otpora izolacije vrši se jednom godišnje, a nekvalificirani se mijenjaju.

5. Odabir osigurača za visokonaponske osigurače?

  Osigurač pada se bira na visokonaponskoj strani prema 2-3 puta većoj od nazivne struje na visokonaponskoj strani. Veličina kapaciteta transformatora određuje odgovarajuće nivoe nazivne struje na strani visokog i niskog napona, tako da je izbor uložaka osigurača usko povezan sa kapacitetom transformatora.

  Struja se može izračunati na osnovu napona i kapaciteta transformatora, a formula je sljedeća:

I=P/U √ 3, na primjer, kapacitet transformatora je 30KVA, bočni napon visokog napona je 10KV, a struja je:

I=30√10X1.732=30÷17.32=1.7A

Stvarni izbor je 2-3 puta 1.7A, što je 4-5A osigurač.

  Za transformator sa visokonaponskom stranom od 10 KV, struja se može procijeniti množenjem kapaciteta sa 0.06, dakle 30X0.06=1.8 A, što je blisko gore navedenom proračunu.
