Zajednički osnovni koncept u dizajnu PCB-a

2021-09-22

1. FR4



  FR4 list je ploča za premazivanje epoksidne smole od staklenih vlakana, supstrat u ploči, koji se može podijeliti na opće FR4 ploče i visoke Tg FR4 ploče, a Tg je temperatura konverzije stakla, tj. tačka topljenja. Ploča mora biti otporna na plamen i ne može se spaliti na određenoj temperaturi, može samo omekšati. U ovom trenutku, temperaturna tačka se naziva temperatura transformacije stakla (TG tačka), što je povezano sa stabilnošću veličine PCB ploče.

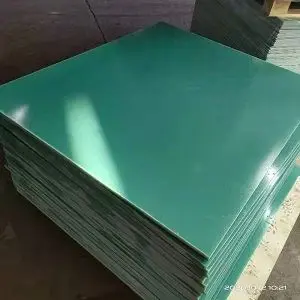

FR4 list


  Opći Tg je 130 stepeni, visoki Tg je generalno veći od 170 stepeni, srednji Tg je više od 150 stepeni. Obično PCB štampana ploča od Tg ≥ 110 ° C, koja se naziva visoka TG štamparska ploča. Poboljšava se Tg podloge, povećava se i poboljšava otpornost na toplotu, otpornost na vlagu, hemijsku otpornost i stabilnost štampane ploče. Što je veća TG vrijednost, to je bolja temperaturna otpornost lima, posebno u procesu bez olova, a primjena s visokim TG je veća.


materijal

TG

MOT

FR4 General TG

130 ° C

110 ° C

FR4 Srednji TG

150 ° C

130 ° C

FR4 Visoki TG

170 ° C

150 ° C

Poliimid Super High TG

260 ° C

240 ° C


2. Usklađivanje impedanse


  Usklađivanje impedancije se uglavnom koristi za dalekovode kako bi se postigla svi visokofrekventni mikrovalni signali koji se mogu prenijeti u svrhu opterećenja, i gotovo da nema signala koji odbija povratni izvor, čime se poboljšava energetska efikasnost. Unutrašnji otpor izvora signala jednak je karakterističnoj impedansi odašiljenog dalekovoda, ili je karakteristična impedansa dalekovoda jednaka veličini impedanse opterećenja, a ulazni terminal ili izlaz dalekovoda naziva se ulaz ili izlazni terminal, koji se naziva usklađivanje impedanse. Uobičajene kontrolne vrijednosti impedanse u PCB-u uključuju: diferencijalnu impedansu od 100 oma, diferencijalnu impedansu od 90 oma i impedansu od 50 oma na jednom kraju.


FR4 Epoxy fiberglass list


3. Površinska obrada



  Površinska obrada PCB ploča općenito je podijeljena na nekoliko, kako bi se bolje razumjeli problemi njihovog dizajna PCB-a, jednostavan uvod:



  1) Prskanje


  Prskanje je najčešći proces površinske obrade na ploči, koja ima dobru zavarljivost i može se koristiti u većini elektronike. Sprej ploče za druge površinske obrade, to je skupo i zavarljive prednosti; nedostaci su u tome što nema ravnog zlata, posebno kada se otvori veliki prozor, a fenomen kalaja nije ravan.


2) Shen Xi



  Shen Xi i prskani lim se razlikuju po svojoj ravnosti, ali nedostatke je izuzetno lako oksidirati.


3) Shenjin


   Sve dok je "sudoper" njegova ravnost je bolja od "sprej". Shenjin je bez olova, Shenjin se uglavnom koristi za zlatne prste, pritisnite tastaturu, jer je otpor zlata mali, tako da se kontakt mora koristiti za korištenje dugmeta, kao što je dugme na telefonu. Shenjin je meko zlato. Za korištenje pozlaćenog za često začepljenje, Shenjin je uglavnom Shenjin.


4) pozlaćenje



  Pozlaćenje, pozlaćenje ima loše zavarivanje, ali je njegova tvrdoća bolja od Shenjina kada se spominje u Shenjinu. U dizajnu MID-a i VR-a, generalno ne postoji takav proces

Mali pomoćnik Savjet: Ako postoji potreba za ravnošću, kao što su impedansne ploče (kao što su mikrotrakaste linije) koje zahtijevaju frekvencije, ukoliko se koristi zlatni proces; generalno, sa BGA-ovim MID pločama koristite Shenjin proces.


5) OSP

  Uglavnom se oslanja na reakciju između lijeka i zavarene bakrene kože kako bi se proizvela zavarljivost, jedina prednost je brza, niska cijena; ali zbog loše zavarljivosti, lako se oksidira, a uglavnom se koristi linija na ploči.


4. Core / PP film (poluočvrsnuti film)


  Materijal za ojačanje je uronjen u smolu, s jedne ili dvije strane s bakrenom folijom, pločastim materijalom koji se formira vrućim presovanjem, a naziva se ploča za oblaganje bakra. To je osnovni materijal PCB-a, koji se često naziva podlogama. Kada se koristi za višeslojnost, naziva se i jezgrom (Core)



  Vezivni materijal nalik na listove sintetiziran smolom i nosačem naziva se PP list.



  Ploča jezgre i polučvrste tablete uobičajeni su materijali za izradu višeslojnih presova.


5. Diferencijalna linija

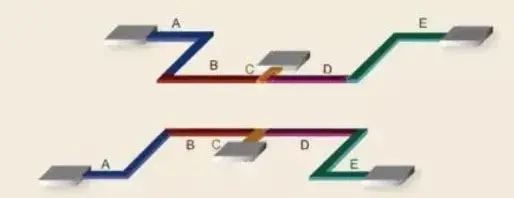

  Diferencijalni signal je da kraj pogona šalje dva ekvivalentna, obrnuta signala, a kraj koji prima određuje "0" ili "1" upoređujući razliku između dva napona. Par tragova koji nose diferencijalne signale nazivaju se diferencijalni tragovi. Diferencijalni signali, neki također poznati kao diferencijalni signali, prenose se sve do dva signala, ovisno o signalu, ovisno o dvije razlike u nivou signala. Kako biste osigurali da su dva signala identična, držite paralelu, širinu linija i razmak između linija prilikom ožičenja.


FR4 Epoxy Fiberglass ploča


6. Integritet signala


  Integritet signala se odnosi na kvalitet signala na dalekovodu. Signal ima dobar integritet signala koji se odnosi na vrijednost nivoa napona koji je potreban da se postigne kada je to potrebno. Različiti integritet signala nije uzrokovan jednim faktorom, već nizom faktora u dizajnu na nivou ploče. Glavni problemi integriteta signala uključuju refleksiju, oscilaciju, metak, preslušavanje i slično.


7. Refleksija signala

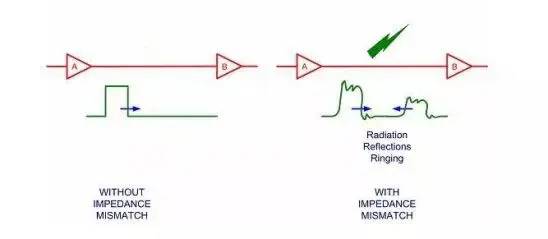

  Refleksija je eho na dalekovodu. Dio snage signala (napon i struja) se prenosi na liniju i dolazi do opterećenja, ali se dio odbija. Ako je izvor iste impedancije kao i kraj opterećenja, refleksija se ne događa. Neusklađenost impedanse izvora i kraja opterećenja može uzrokovati da se vod reflektira na liniju, a opterećenje reflektira dio napona natrag u izvor. Ako je impedansa opterećenja manja od impedance izvora, reflektirani napon je negativan, odnosno ako je impedansa opterećenja veća od impedanse izvora, reflektirani napon je pozitivan. Geometrija ožičenja, nepravilna linearna veza, promjena u prijenosu konektora i diskontinuirana ravan napajanja mogu uzrokovati takvu refleksiju.

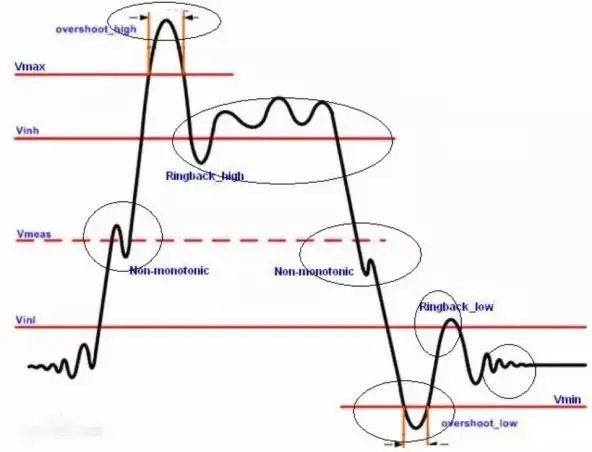

  Refleksija može uzrokovati prekoračenje signala, niže niže, zvonjavu, klizanje bočne ivice je talas napona koraka.


3240 List od epoksidne smole


8. Preslušavanje


  Križ je spoj između dvije signalne linije, međusobni osjećaji između signalnih linija i šum koji linija uzrokuje. Kapacitivna sprega inicira struju spajanja, dok induktivna sprega inicira napon spajanja. Parametri PCB ploče, električne karakteristike razmaka signalnih linija, prednjeg i prijemnog kraja i linearnog kraja linije imaju određeni uticaj na preslušavanje.


9. Unutrašnji električni sloj


  Unutrašnji sloj je negativna ploča PCB-a, a glavna funkcija je da izvrši segmentaciju snage kao sloj napajanja ili uzemljenja.


10. Slijepa rupa


  Slijepa rupa: proteže se od međusloja do prolazne rupe u površinskom sloju PCB-a. Uobičajeno, postoji prvi red, drugi red, kao što se slijepa rupa prvog reda odnosi na hipertermol drugog sloja do GORNJEG sloja ili dijamante drugog sloja do dna.


  Zakopana rupa: od prolaza između jedne sredine do druge, ne proteže se do površinskog sloja PCB-a.


11. Test Point


  Generalno se odnosi na zasebnu PTH rupu, SMT jastučić, zlatni prst, vezni prst, IC prst, BGA tačku zavarivanja i testne tačke za kupce nakon dodatka.


12. Označi


  MARK tačka je tačka identifikacije položaja PCB-a primenjena na automatsku poštansku mašinu u dizajnu ploče, takođe poznata kao optička tačka. Izbor Mark Point direktno utiče na efikasnost zakrpa automatskog poštara. Odabir opće MARK točke vezan je za model automatskog poštara. MARK tačka je općenito dizajnirana za f1 mm (40 mil) kružne grafike. Uzimajući u obzir kontrast boje materijala i okoline, nema otpornog zavarivanja od referentnog simbola optičkog pozicioniranja velikog 0.5 mm (19.7 mil), niti bilo kakvog znaka, vidi sliku. Referentni simbol optičkog pozicioniranja na istom panelu je isti kao i njegov susjedni unutrašnji sloj, odnosno u tri referentna simbola nalazi se bakarna folija. Izolovani optički simbol za pozicioniranje oko 10 mm neuporedive žice treba da bude dizajniran sa zaštitnim prstenom unutrašnjeg prečnika 2 mm, širinom 1 mm, a oko njega je 8-strani izolacioni bakarni prsten vertikalnog prečnika 2.8 mm.


3240 List od epoksidne smole


13. PTH (metalizirana rupa) / nPth (nemetalizirana rupa)


  Rupa u zidu rupe je postavljena kao metalizirana rupa, koja se uglavnom koristi za električno povezivanje međuslojnih električno provodljivih uzoraka. Suprotno tome, to je nemetalni otvor, koji se obično koristi kao rupa za pozicioniranje ili rupa za montažu.
