Može li se FR4 ploča od staklenih vlakana laminata koristiti za električnu izolaciju?

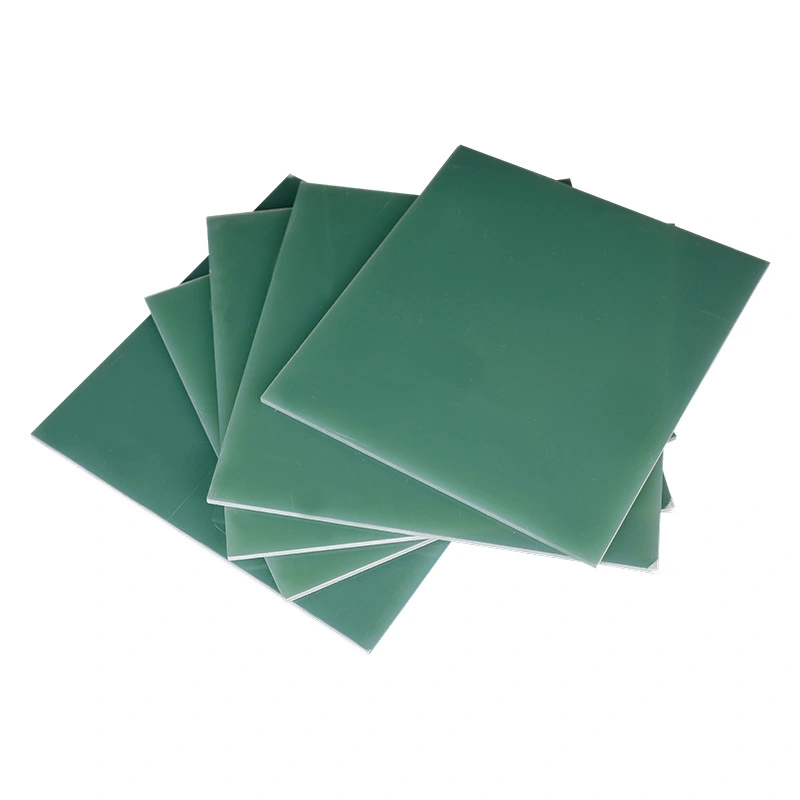

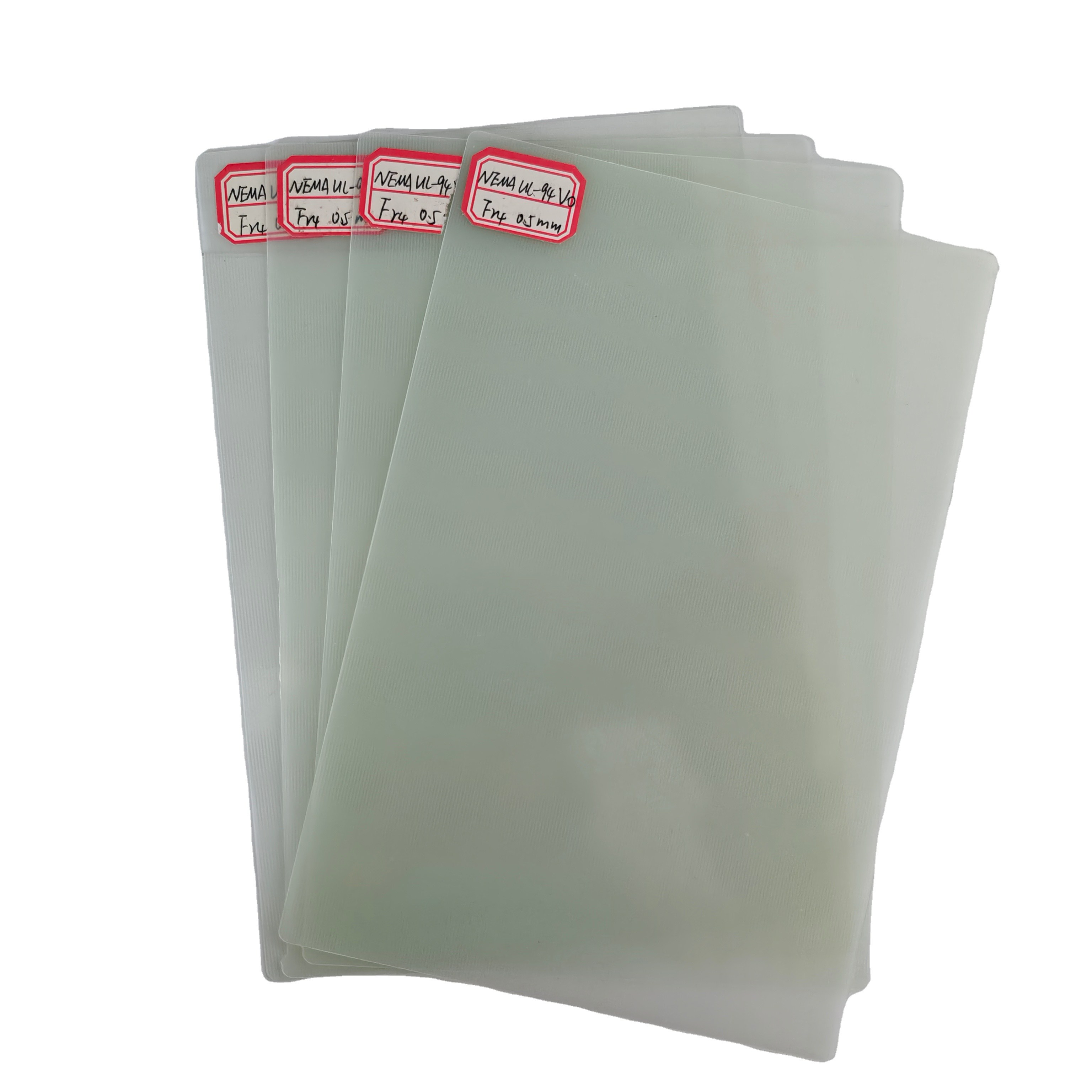

Otpornost na plamen FR4 laminatni list od staklenih vlakana je široko priznat epoksi laminatni materijal ojačan staklom, poznat prvenstveno po svojoj širokoj upotrebi u proizvodnji štampanih ploča (PCB). Međutim, njegova svojstva sežu dalje od same izrade PCB-a, što ga čini raznovrsnim izborom za različite primjene, uključujući električnu izolaciju. Ovaj članak istražuje prikladnost FR4 za električnu izolaciju, s detaljima o njegovim svojstvima, primjeni i prednostima u ovoj ulozi.



Razumijevanje FR4 i njegovih svojstava

• Sastav materijala

Tkanina od fiberglasa: FR4 se prvenstveno sastoji od tkanine od fiberglasa. Ovo ojačanje od stakloplastike daje čvrstoću, krutost i stabilnost dimenzija materijala.

Vezivo od epoksidne smole: Tkanina od fiberglasa je impregnirana vezivom od epoksidne smole. Epoksidne smole su termoreaktivni polimeri koji obezbeđuju adheziju, mehaničku čvrstoću i hemijsku otpornost kompozitnog materijala.

Aditivi koji usporavaju plamen: FR4 formulacije sadrže aditive koji usporavaju plamen kako bi poboljšali otpornost materijala na vatru. Ovi aditivi sprečavaju širenje plamena i smanjuju stvaranje dima tokom sagorevanja.

• svojstva

Električna izolacija: FR4 nudi izvrsna svojstva električne izolacije, što ga čini pogodnim za upotrebu kao materijal podloge u PCB-ima i drugim električnim komponentama. Sprečava električne kratke spojeve i osigurava integritet elektronskih kola.

Mehanička čvrstoća: Pojačanje od stakloplastike daje FR4 visoku mehaničku čvrstoću i krutost, omogućavajući mu da izdrži savijanje, savijanje i mehaničko naprezanje. Ovo svojstvo je ključno za strukturnu podršku u elektronskim sklopovima.

Stabilnost dimenzija: FR4 održava svoju dimenzijsku stabilnost u širokom rasponu temperatura i uslova okoline, osiguravajući konzistentne performanse u različitim primjenama. Otporan je na savijanje, skupljanje ili širenje, čak i pod termičkim ciklusom.

Otpornost na plamen: FR4 materijali pokazuju svojstva otpornosti na plamen, posebno oni koji su formulisani sa aditivima koji usporavaju plamen. Oni su otporni na paljenje, sprečavaju širenje plamena i smanjuju stvaranje dima tokom sagorevanja, povećavajući sigurnost od požara u elektronskim uređajima i sistemima.

Termička stabilnost: Iako nije otporan na toplotu kao neki drugi materijali, FR4 pokazuje dobru termičku stabilnost unutar umjerenih temperaturnih raspona. Može izdržati tipične radne temperature u elektronskim uređajima i sklopovima bez značajne degradacije.

Otpornost na hemikalije: FR4 pokazuje otpornost na mnoge hemikalije, što ga čini pogodnim za upotrebu u okruženjima gde je moguća izloženost rastvaračima, uljima i drugim hemikalijama. Ovo svojstvo povećava izdržljivost i dugovječnost materijala u teškim radnim uvjetima.

• Aplikacije

FR4 materijali nalaze primjenu u različitim industrijama, uključujući proizvodnju elektronike, svemirsku, automobilsku, telekomunikacijsku i industrijsku opremu.

Obično se koriste u proizvodnji PCB-a, električnih kućišta, razvodnih uređaja, kontrolnih panela, LED rasvjetnih sistema, automobilskih komponenti, vazduhoplovnih struktura i još mnogo toga.

FR4 kombinacija električne izolacije, mehaničke čvrstoće, stabilnosti dimenzija, otpornosti na plamen, termičke stabilnosti i hemijske otpornosti čini ga svestranim materijalom za različite primjene u modernoj tehnologiji i inženjeringu.



Uloga FR4 u električnoj izolaciji

Zbog svoje niske dielektrične konstante i visoke dielektrične čvrstoće, FR4 služi kao efikasan izolator, sposoban da spriječi nenamjerne električne kontakte i osigura sigurnost i funkcionalnost električnih i elektroničkih uređaja. Njegova izolacijska svojstva su presudna u aplikacijama u kojima komponente mogu stvarati toplinu ili gdje su prisutni visoki naponi (FR4 materijal) (Wevolver).

Sprečavanje kratkih spojeva: Jedna od primarnih funkcija Otpornost na plamen FR4 laminatni list od staklenih vlakana je sprečavanje električnih kratkih spojeva između provodljivih tragova, jastučića i komponenti na PCB-u. Pojačanje od stakloplastike i matrica od epoksidne smole pružaju neprovodnu barijeru između različitih električnih elemenata, osiguravajući da struja teče duž predviđenih puteva bez neželjenih veza.

Osiguravanje dielektrične čvrstoće: FR4 materijali pokazuju odličnu dielektričnu čvrstoću, a to je sposobnost da izdrže električna polja bez sloma. Ovo svojstvo je ključno za održavanje integriteta izolacije u visokonaponskim aplikacijama, sprečavajući stvaranje luka i električno pražnjenje između provodnih elemenata.

Podržava visokofrekventne signale: FR4 supstrati se obično koriste u visokofrekventnim aplikacijama, kao što su RF (radio frekvencijska) kola i mikrovalni uređaji. Niska dielektrična konstanta i tangens malih gubitaka FR4 omogućavaju efikasan prijenos visokofrekventnih signala dok minimiziraju izobličenje i slabljenje signala.

Toplotna izolacija: Osim električne izolacije, FR4 materijali također pružaju svojstva toplinske izolacije. Oni pomažu u rasipanju topline koju stvaraju elektroničke komponente i sprječavaju termičke smetnje između susjednih komponenti. Ova toplotna izolacija pomaže u održavanju stabilnih radnih temperatura unutar elektronskih uređaja, povećavajući njihovu pouzdanost i dugovječnost.

Mehanička podrška: FR4 podloge nude mehaničku podršku elektronskim komponentama montiranim na PCB. Oni pružaju krutu i stabilnu platformu za montažu i osiguranje komponenti, osiguravajući pravilno poravnanje i mehanički integritet sklopa.

Zaštita životne sredine: FR4 materijali pružaju zaštitu životne sredine za elektronske komponente od vlage, prašine i drugih zagađivača. Neprovodna priroda FR4 sprečava kratke spojeve i električne kvarove uzrokovane faktorima okoline.

Usklađenost sa sigurnosnim standardima: FR4 materijali su proizvedeni da zadovolje različite sigurnosne standarde i propise koji regulišu svojstva električne izolacije. Usklađenost sa ovim standardima osigurava da PCB-ovi i komponente na bazi FR4 ispunjavaju propisane sigurnosne zahtjeve i pouzdano rade u predviđenim aplikacijama.



Prednosti korištenja FR4 za električnu izolaciju

Popularnost FR4 u električnoj izolaciji može se pripisati nekoliko faktora:

Termička stabilnost: FR4 može izdržati visoke temperature bez degradacije, što je od vitalnog značaja u okruženjima u kojima elektronske komponente rade na povišenim temperaturama.

Otpornost na plamen: Kao materijal otporan na vatru, FR4 poboljšava sigurnost elektronskih uređaja smanjujući rizik od požara (Atlas Fibre)​.

Mehanička izdržljivost: Stakleno pojačanje u FR4 pruža značajnu mehaničku čvrstoću, što je korisno u zaštiti i izolaciji osjetljivih elektroničkih komponenti (Elecrow)​.



Ograničenja i razmatranja za korištenje FR4

Iako je FR4 povoljan za mnoge aplikacije, on ima svoja ograničenja. Na primjer, njegova toplotna provodljivost je relativno niska, što možda neće biti dovoljno za aplikacije velike snage gdje je efikasno odvođenje topline ključno.

Štoviše, u vrlo visokofrekventnim aplikacijama, materijali s nižim faktorima disipacije mogli bi biti poželjniji zbog smanjenog gubitka signala (Wevolver).



Alternativni materijali FR4 za električnu izolaciju

U scenarijima u kojima FR4 ne ispunjava sve potrebne kriterije, razmatraju se alternativni materijali kao što su poliimid, PTFE (teflon) i PCB s metalnim jezgrom (MCPCB).

Ovi materijali nude veću termičku stabilnost, bolje performanse na visokim frekvencijama ili poboljšanu toplotnu provodljivost, što ih čini pogodnim za specifične napredne aplikacije (Wevolver).



zaključak

Otpornost na plamen FR4 laminatni list od staklenih vlakana  je robustan materijal koji se uveliko koristi za električnu izolaciju zbog svojih odličnih dielektričnih svojstava, mehaničke čvrstoće i otpornosti na plamen. Međutim, razumijevanje specifičnih zahtjeva vaše aplikacije je ključno za određivanje da li je FR4 ili alternativni materijal najbolji izbor.

Kao profesionalni proizvođač i dobavljač sa velikim iskustvom, nudimo visokokvalitetne FR4 materijale proizvedene u našoj tvornici usklađenoj sa GMP. Naši proizvodi dolaze s punim certifikatima, velikim zalihama, a podržavamo OEM usluge brzom isporukom, sigurnim pakovanjem i opcijama testiranja kvaliteta. Za više informacija ili za razgovor o vašim zahtjevima, kontaktirajte nas.
