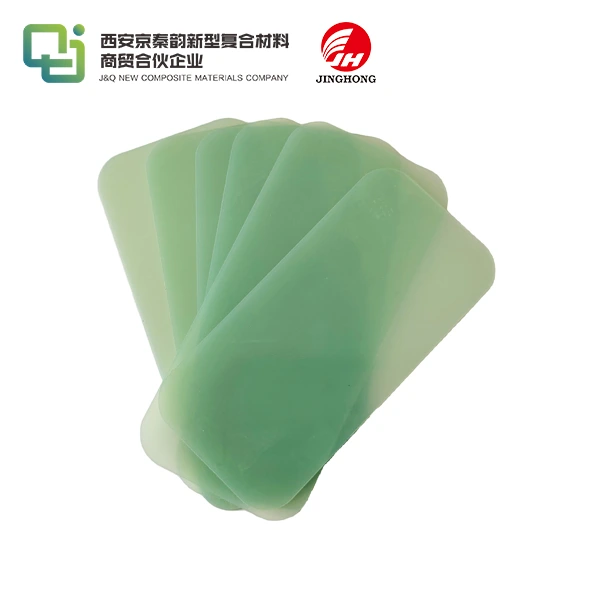

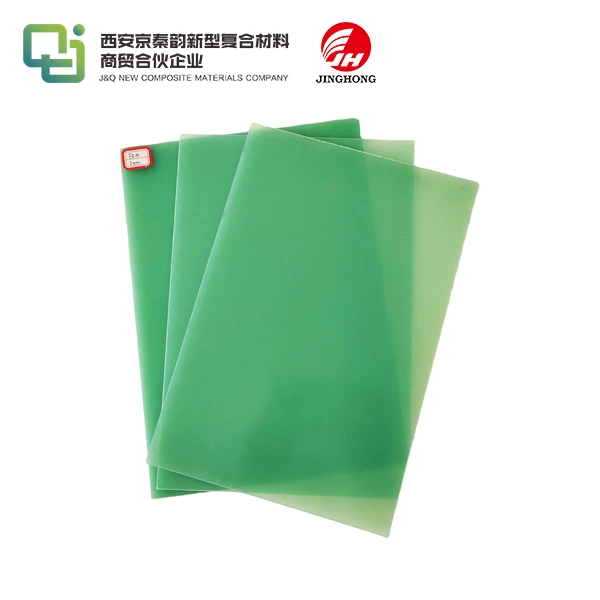

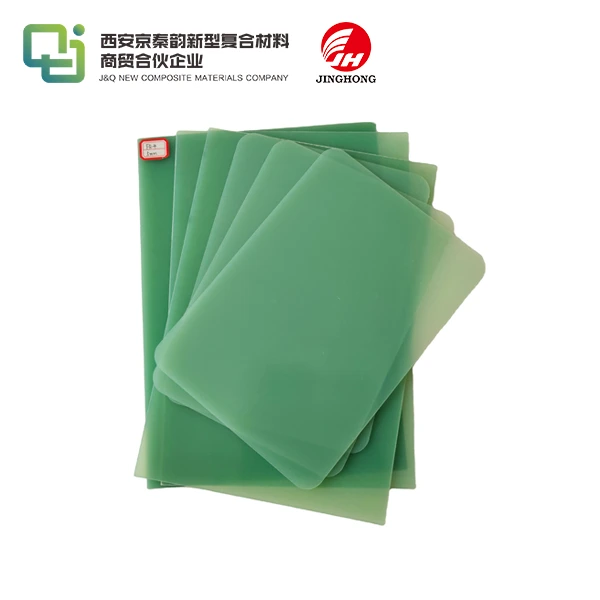

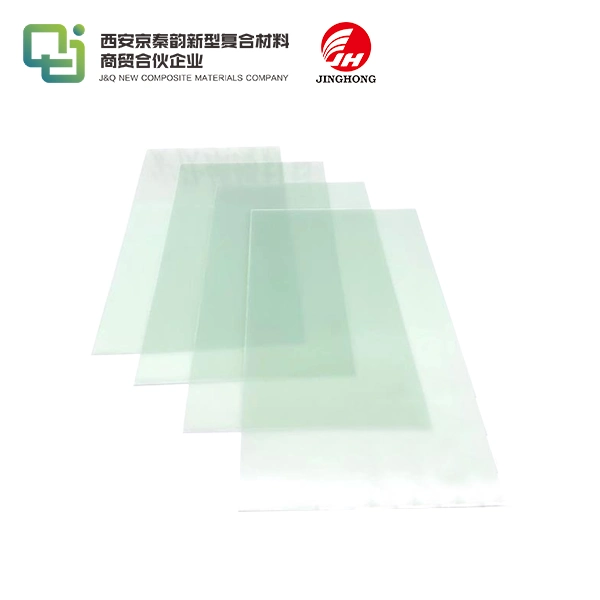

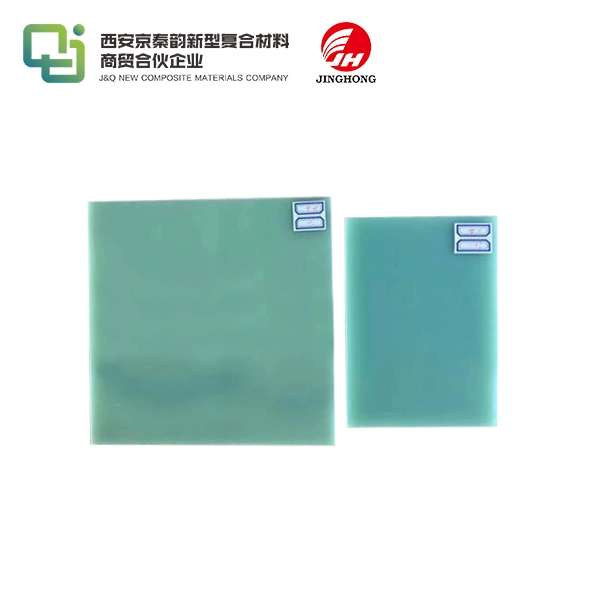

Fr4 List od fiberglasa

Opis proizvodnje

---

Fr4 List od fiberglasa je kombinacija sa podlogom od staklene tkanine i epoksidne smole pod visokim pritiskom i visokom temperaturom. Skraćenica "FR4" znači: F (za plamen) i R (za usporivač). Ima odličnu hemijsku otpornost, otpornost na plamen (UL94-V0) i električna svojstva u suvom i vlažnom okruženju.

Karakteristike proizvoda

---

Površina Fr4 List od fiberglasa vrlo je ravna i glatka bez udubljenja. Ima nisku apsorpciju vode, dobru otpornost na vlagu i dobra dielektrična svojstva. Takođe FR4 izolaciona ploča ima veoma visoku mehaničku čvrstoću, dobru procesnu sposobnost, tako da možemo da je obradimo i isečemo u bilo koje veličine i brodove koje želimo. Štaviše, otpornost na plamen do UL94-V0 je najvažnija karakteristika odbor.

1. Test Jig

2. Pribor za testiranje PCB-a

3. Izolaciona ploča

4. Izolaciona ploča prekidača

5. Polish Gear

6. Plijesan u tkanini i cipelama

7. Izolacijski dio bakelitne ploče

8. Litijumska baterija

Tehnički podaci za FR4

---



NE	TESTIRANJE	UNIT	REZULTAT TESTA	METODA ISPITIVANJA
1	Čvrstoća na savijanje okomito na slojeve	MPa	571	GB / T 1303.4-2009
2	Čvrstoća na pritisak okomito na tlačne slojeve	MPa	548
3	Udarna snaga paralelnog sloja (Jednostavno podržana greda, razmak)	KJ/m²	57.3
4	Zatezna čvrstoća	MPa	282
5	Napon vertikalnog sloja (90℃ + 2℃, 25# transformatorsko ulje, 20s korak po korak pojačavanje, φ25mm/φ75mm sistem elektroda cilindra)	kV / mm	16.7
6	Napon raspada paralelnog sloja (90℃ + 2℃, 25# transformatorsko ulje, 20s korak po korak pojačavanje, φ130mm/φ130mm sistem ravnih elektroda)	kV	> 100
7	Relativna permitivnost (50HZ)	-	5.40
8	Faktor dielektrične disipacije (50HZ)		7.2*10-3
9	Otpornost izolacije nakon namakanja	Ω	2.2*1013
10	gustoća	g / cm3	2.01
11	Apsorpcija vode	mg	5.3
12	Barcol tvrdoća	-	76	GB / T 3854-2005
13	zapaljivost	razred	V-0	GB / T 2408-2008
NAPOMENA: 1. NO.2 visina uzorka je (5.00~5.04) mm; 2. NO.5 debljina uzorka je (2.02~2.06) mm; 3. NO.6 veličina uzorka je (100.50~100.52)mm*(25.10~25.15)mm*(5.02~5.06)mm debljina, razmak između elektroda je (25.10~25.15)mm; 4. BR.11 veličina uzorka je (49.86~49.90)mm*(49.60~49.63)mm*(2.53~2.65)mm; 5. NO.13 veličina uzorka je (13.04~13.22)mm*(3.04~3.12)mm debljine.



tvornica

---

J&Q Insulation Material Co., Ltd. je vanjskotrgovinska kompanija pod kontrolom Hebei JingHong Electronic Technology Co., Ltd., koja je odgovorna za izvoz Hebei JingHong Electronic Technology Co., Ltd. Nova tvornica Hebei JingHong Electronics Co. , doo će zvanično biti pušten u proizvodnju u oktobru 2022. Uglavnom proizvodi FR4 lim, 3240 epoksidni lim, bakelitni lim i 3026 fenol pamučni lim. Ukupna godišnja proizvodnja nove i stare dvije fabrike dostiže 43,000 tona, što će biti najveća fabrika izolacionih ploča u Kini.

Jedna od naših najvećih prednosti je da narudžbe koje su direktno od nas imaju prioritet za proizvodnju prve. Takođe, imamo sopstvenu logističku kompaniju, tako da Vam može pružiti sigurnu i brzu uslugu. Ono što pokušavamo učiniti je pružiti našim klijentima uslugu na jednom mjestu od proizvodnje do isporuke.

Naša snaga

1. Godišnji proizvodni kapacitet fabrike je 43,000 tona, koja je jedan od najvećih proizvođača izolacionih ploča u Kini

2. Potpuno automatizirana proizvodna radionica, kvalitet proizvoda je stabilan

3. Imamo više od 20 godina iskustva u proizvodnji i prodaji izolacionih ploča, dugi niz godina sarađujemo sa nizom domaćih i stranih trgovačkih kompanija.

4. Stručni tim za spoljnu trgovinu može pružiti savršene usluge

5. Imamo vlastitu logističku kompaniju, pružamo uslugu na jednom mjestu



Potvrda

---



Pakovanje i isporuka

---

Redovno pakovanje, Protect by Pallet
