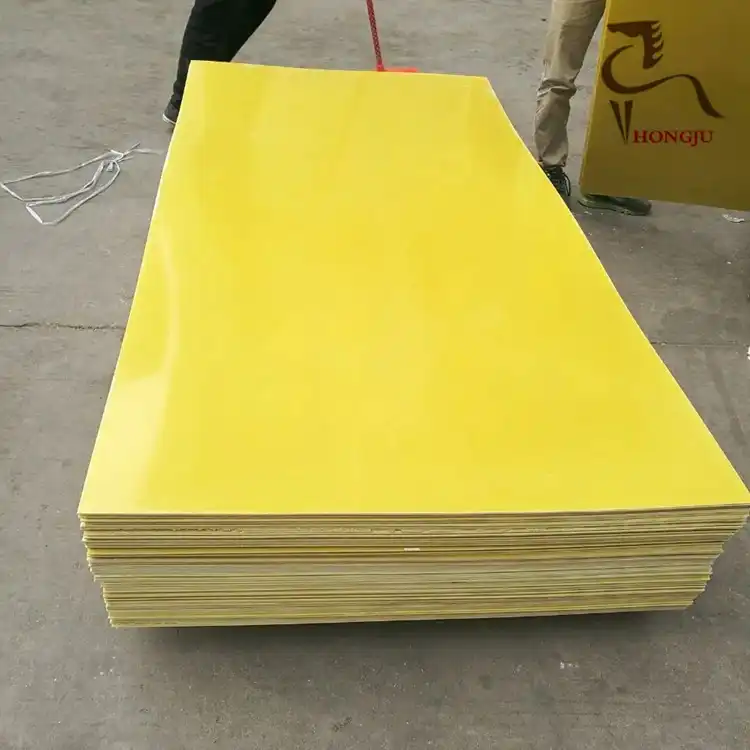

3240 Epoksidni list

3240 Opis proizvodnje epoksidnih ploča

---

  3240 Epoxy Sheet je kombinacija staklenih vlakana bez alkalija, epoksidne smole i fenolne smole uz proces laminiranja, topline i pritiska. Može se koristiti za izolaciju strukturnih dijelova u elektrotehničkoj i drugim industrijama. Također, izolacijska ploča 3240 je dobar izbor za izolaciju električnih namotaja, izolaciju premaza žica za namotaje, električnu bazu, školjku, motor, osnovnu ploču prekidača.



svojstva

---

  Izolacijski materijal 3240 Epoxy Sheet ima visoku mehaničku i električnu čvrstoću, odličnu krutost, dobru dimenzijsku stabilnost, velika dielektrična svojstva, nisku apsorpciju vode, stabilne performanse električne izolacije. Sva nevjerovatna svojstva čine ovaj materijal jednim od najpopularnijih materijala u raznim industrijama.

  Može se strojno obrađivati ​​u različite oblike kao izolacijski dijelovi u kojima se zahtijevaju mehanička i električna svojstva.

Test Jig

Fixture PCB Testing Jig

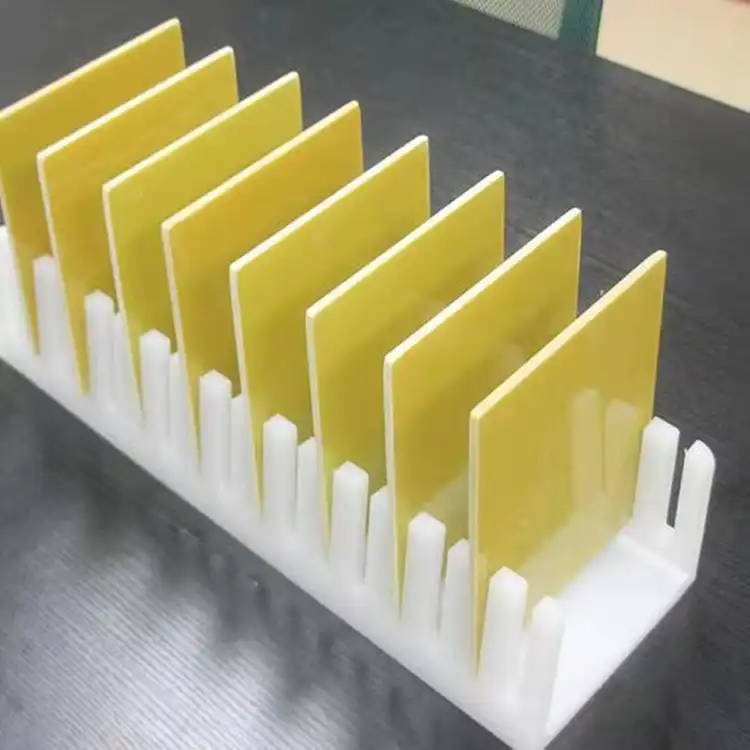

Izolacijska ploča

Izolaciona ploča prekidača

Polish Gear

Plijesan u tkanini i cipelama

Izolacijski dio bakelitne ploče

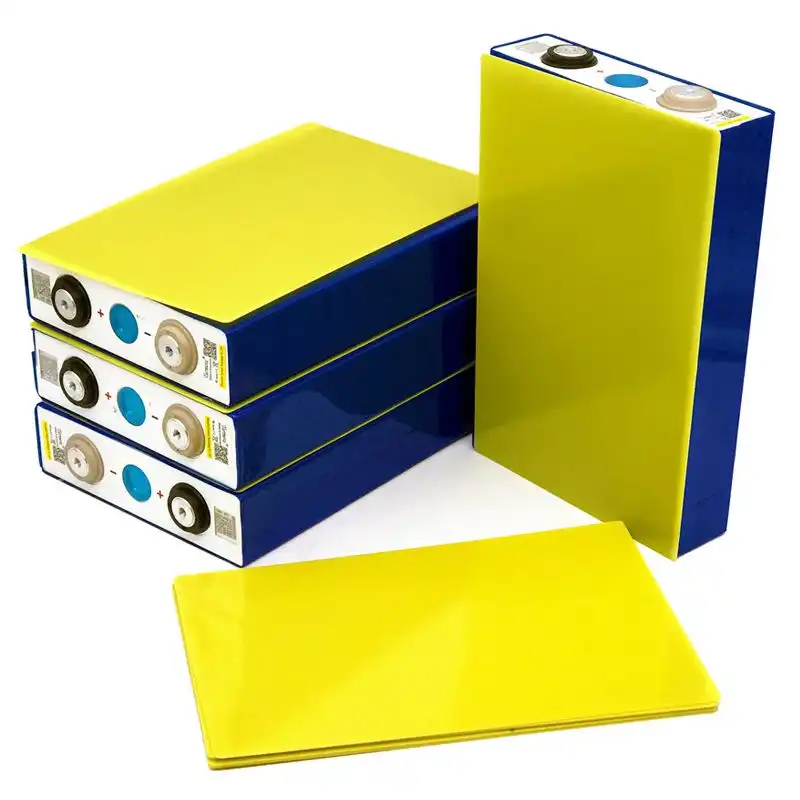

Litijumska baterija



Tehnički podaci za 3240 Grade A

---

NE	TESTIRANJE	UNIT	REZULTAT TESTA	METODA ISPITIVANJA
1	Čvrstoća na savijanje okomito na slojeve (A)	MPa	484	GB / T 1303.4-2009
2	Čvrstoća na savijanje okomito na slojeve (B)	MPa	338
3	Prividni modul elastičnosti savijanja (A)	MPa	2.19*104
4	Prividni modul elastičnosti savijanja (B)	MPa	1.99*104
5	Čvrstoća na pritisak okomito na tlačne slojeve	MPa	401
6	Smična čvrstoća paralelnog sloja	MPa	31.5
7	Vlačna čvrstoća (A)	MPa	368
8	Vlačna čvrstoća (B)	MPa	187
9	Udarna snaga paralelnog sloja (Jednostavno podržana greda, razmak)	KJ/m²	59.4
10	Napon vertikalnog sloja (90℃ + 2℃, 25# transformatorsko ulje, 20s korak po korak pojačavanje, φ25mm/φ75mm sistem elektroda cilindra)	kV / mm	15.5
11	Napon raspada paralelnog sloja (90℃ + 2℃, 25# transformatorsko ulje, 20s korak po korak pojačavanje, φ130mm/φ130mm sistem ravnih elektroda)	KV	90.0
12	Relativna permitivnost (50Hz)	-	4.90
13	Otpornost izolacije nakon namakanja	Ω	4.1*1013
14	gustoća	g / cm3	1.96
15	zapaljivost	razred	V-0
16	Apsorpcija vode	mg	39.9
NAPOMENA: 1. NO.5 visina uzorka je (10.32~10.39) mm; 2. NO.10 debljina uzorka je (2.09~2.11) mm; 3. NO.11 veličina uzorka je (100.01~100.07) mm*(25.20~25.31) mm*(5.06~5.20) mm debljina, razmak između elektroda je (25.20~25.31) mm; 4. NO.15 veličina uzorka je (18.87~12.99) mm*(4.23~4.28) mm; 5. BR.16 veličina uzorka je (50.39~50.51)mm*(50.37~50.50)mm * (4.24~4.27) mm.



Tehnički podaci za 3240 GradeB

---

NE	TESTIRANJE		UNIT	REZULTAT TESTA	METODA ISPITIVANJA
1	gustoća		g / cm3	2.07	GB / T 1303.2-2009
2	Apsorpcija vode		mg	6.0
3	Čvrstoća na savijanje okomito na slojeve	A	MPa	203
		B		192
4	Modul elastičnosti u savijanju	A	MPa	2.12*104
		B		2.38*104
5	Udarna snaga paralelnog sloja (Jednostavno podržana greda, razmak)	A	KJ/m²	47.4
		B		35.8
6	Smična čvrstoća paralelnog sloja	A	MPa	49.8
		B		52.7
7	Zatezna čvrstoća	A	MPa	147
		B		121 o
8	Čvrstoća na pritisak okomito na tlačne slojeve		MPa	438
9	Otpornost izolacije nakon namakanja		Ω	2.0*109
10	Napon vertikalnog sloja (90℃ + 2℃ ulje, 20s korak po korak pojačanje)		MV/m	8.6
11	Napon raspada paralelnog sloja (90℃ + 2℃ ulje, 20s korak po korak pojačanje)		kV	28.0
12	zapaljivost		-	V-1
13	Temperatura progiba pod opterećenjem	A	℃	> 140
		B		> 140
14	Snaga ljepila		N	6324	GB / T 1303.6-2009
NAPOMENA: 1. NO.2 veličina uzorka je 50mm*50mm*50mm; 2. NO.8 visina uzorka je (9.05~9.56) mm; 3. NO.10 debljina uzorka je (2.91~2.95)mm; 4. NO.11 veličina uzorka je 100.00mm*5.08mm*24.10mm;



tvornica

---

  J&Q New Composite Materials Company je spoljnotrgovinska kompanija pod kontrolom Hebei JingHong Electronic Technology Co., Ltd., koja je odgovorna za izvoz Hebei JingHong Electronic Technology Co., Ltd. Nova fabrika Hebei JingHong Electronics Co., Ltd. Službeno će biti pušten u proizvodnju u oktobru 2022. Uglavnom proizvodi FR4 list, 3240 epoksidni list, bakelitni list i 3026 fenol pamučni list. Ukupna godišnja proizvodnja nove i stare dvije fabrike dostiže 43,000 tona, što će biti najveća fabrika izolacionih ploča u Kini.



Proizvodni proces

---

Pakovanje i isporuka

---

Redovno pakovanje, Protect by Pallet



Pitanja

---

P: Da li ste trgovinska kompanija ili proizvođač?

A: Mi smo tvornica.

P: Šta je sa paketom proizvoda?
O:1. Drvena paleta sa kartonom. 2. Plastična paleta sa kartonom. 3. Drvena drvena paleta sa drvenim kućištem. 4. Prema zahtjevima kupaca.

P: Koja je uplata?
O: Plaćanje<=1000USD, 100% unaprijed

Plaćanje>=1000USD 30% TT unaprijed, 70% TT prije isporuke

P: Ako mi treba uzorak, šta da radim?
O: Zadovoljstvo nam je poslati uzorak za vas. Možete mi poslati vašu adresu za isporuku putem e-pošte ili poruke. Prvo ćemo vam poslati besplatni uzorak.

P: Možete li mi dati cijenu s popustom?
O: Zavisi od jačine zvuka. Što je zapremina veća; više popusta možete uživati.

P: Zašto je vaša cijena malo viša od ostalih kineskih dobavljača?
O: Da bismo ispunili zahtjeve različitih kupaca i područja, naša tvornica proizvodi različite vrste kvaliteta za svaki. . . artikla u širokom rasponu cijena. Možemo ponuditi proizvode različitih nivoa kvaliteta u zavisnosti od ciljne cene kupca i zahteva za kvalitetom.

P: Kako možete garantirati da je kvalitet masovne proizvodnje isti sa uzorkom koji mi je prije poslat?
O: Naše skladišno osoblje će ostaviti još jedan isti uzorak u našoj kompaniji, sa označenim imenom vaše kompanije, na kojem će se zasnivati ​​naša proizvodnja.

P: Kako se možete nositi s problemima kvalitete o kojima kupci dobijaju povratne informacije nakon prijema robe?
O:1) Kupci fotografišu nekvalifikovanu robu, a zatim će je naše prodajno osoblje poslati u Inženjerski odjel na . verify.
2) Ako se problem potvrdi, naše prodajno osoblje će objasniti osnovni uzrok i poduzeti korektivne mjere u narednim narudžbama.
3) Na kraju ćemo pregovarati sa našim kupcima da napravimo neku kompenzaciju.
